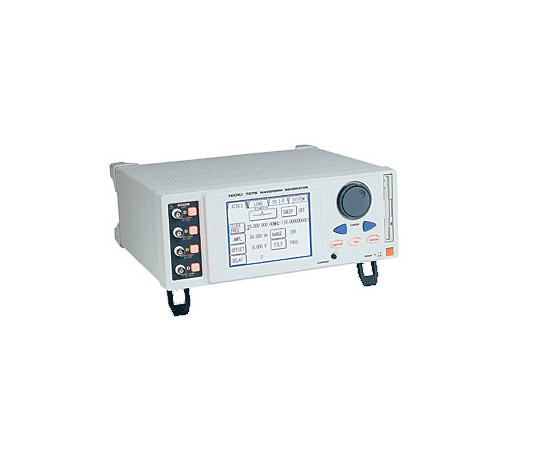

62-3798-95-62ウェーブフォームジェネレータ レンタル15日7075-01

62-3798-95-62ウェーブフォームジェネレータ レンタル15日7075-01

品番: DCXvwnloV4j95ZF

送料定額（※往復送料。着払い伝票を同梱して発送いたします。) レンタル商品の在庫、納期、価格のお問い合わせ 【見積依頼】よりご依頼ください。 TEL：0120-907-262 （音声案内後「4」を選択ください） E-mail： 2か月以上のレンタルも可能です。【見積依頼】よりお問合せく...
36 在庫数
94,850円  31,900円割引: 66%OFF

全国一律送料無料

※条件により送料が異なる場合があります

 送料・配送方法の詳細

アイテム説明

  • 送料定額（※往復送料。着払い伝票を同梱して発送いたします。)
  • レンタル商品の在庫、納期、価格のお問い合わせ
  • 【見積依頼】よりご依頼ください。
  • TEL：0120-907-262
  • （音声案内後「4」を選択ください）
  • E-mail：
  • 2か月以上のレンタルも可能です。【見積依頼】よりお問合せください。
  • レンタルご利用時は、当社レンタル利用約款にご同意の上お申し込みください。

特徴

  • ファンクションジェネレータ機能と任意波形発生機能を持つ多チャネル波形発生器ウェーブフォームジェネレータです。
  • ファンクションジェネレータはサイン波、矩形波など8個の基本的な波形を内蔵しています。また、任意波形出力はメモリ長128,000 ワード、クロックレート10MHz、分解能16ビットの基本性能を備え、長時間かつ高品位な波形出力が可能です。
  • ファンクションジェネレータ機能、任意波形発生機能ともに、周波数、振幅など各種パラメータのスイープ機能に対応しており、評価用の信号源として多様な条件を容易に得る事ができる波形発生器です。
  • 小型・軽量ボディに2chを搭載し、三相モータなど、多chの評価も1台で対応できます。
  • 波形の選択、各種条件だけでなく、任意波形のサンプリングクロック周波数の設定やスイープの制御なども含め全ch独立した設定、動作ができます。
  • メモリハイコーダで測定した波形を3.5 型フロッピーディスク、またはGP-IB でダウンロードできます。振幅、時間軸情報も併せてダウンロードするため、実波形の利用がさらに容易になりました。また、波形や設定状態な どの保存も可能。フロッピーディスクは、MS-DOS ※フォーマットで、1.44MB まで対応しています。
  • 1台をマスタとして、最大4台 (16ch) まで同期運転ができます。
  • 背面のトリガ端子で、ch ごとに発生を制御でき、タイミングの違いによるシミュレーションができます。
  • 波形作成ソフトによる波形作成が可能です。任意波形から、実波形の加工まで、思いのままのシミュレーションが可能になります。作成した波形は、フロッピーディスク、あるいはRS-232C インタフェースを介して7075 本体へ転送します。
  • GP-IB インタフェースで外部コントロールが可能です。また、メモリハイコーダからGP-IB を介し波形データのダウンロードも可能です。

仕様

  • (基本仕様(確度保証期間 1年))
  • チャネル数：2ch
  • 出力機能：[任意波形発生], [ファンクションジェネレータ]
  • 表示部：5.7型LCD, タッチパネル
  • (アナログ出力)
  • アナログ出力：[任意波形発生],[ファンクションジェネレータ]
  • 電圧設定範囲：±0.1V/±1V/±10Vpeak(分解能0.01 mV～ 1 mV)
  • 最小負荷抵抗：40Ω
  • 出力インピーダンス：50Ω±2%(DC)
  • 立上り/立下り：45ns以内(10～90%,フィルタ通過設定,矩形波の場合)
  • ch間スキュー：25ns以内(同一波形選択時)
  • (任意波形発生)
  • 出力分解能：16ビット相当
  • サンプリングクロック：0～10MHz(分解能10mHz)
  • 波形メモリ：128kワード/ch(ch独立)
  • 波形入力方法：FDまたはGP-IB,RS-232Cによるダウンロード
  • (ファンクションジェネレータ)
  • 波形種類：サイン波, 矩形波, 三角波, ランプアップ/ダウン波, ノイズ, DC
  • 周波数範囲：0～10MHz(サイン波, 矩形波), 0～200 kHz(その他), ノイズ・DC除く
  • (スイープ機能)
  • スイープフォーム：リニア(全ch独立設定 )
  • スイープ対象：周波数, 振幅, オフセット, デューティー(FGのパルス波のみ)
  • スイープ時間：10μs～1000s
  • シーケンス機能：シーケンス長/最大128, ループ回数/最大1,024回または無限
  • 電源：AC100V/120V/200V/230V±10%(自動切換え), 50/60Hz, 120VA max.
  • 寸法・質量：345W×130H×286D mm, 7.5kg
  • (構成品)
  • 本体(7075-01)、電源コード(接地アダプタ付)、波形作成ソフト(7990/CD-R)、接続コード(BNC-BNC)×2、GP-IB接続ケーブル(408JE)、取扱説明書 (本体用)

  • （レンタルについて）
  • レンタル日数：15日
  • ※レンタル期間：機器がお客様に届いた日をレンタル開始日、ご返却商品を配送業者にお渡しいただきました日をレンタル終了日となります。（土・日、祝日を含みます）
  • 免責補償有：万一レンタル期間中に機器を壊してしまい、修理・再生が必要となった場合、免責補償額を上限とし、お客様に費用をご請求させて頂きます。
  • ※新品購入定価：オープン価格（参考）
