仕様

• (風速部)
• 測定方式：マグネットコイル発信方式
• 測定範囲：0～60m/s
• 起動風速：1.0m/s
• 出力：1Hzあたり0.098m/s(3周期/回転)
• 精度：±0.3m/s
• (風向部)
• 測定方法：シングルポテンショメータ、10KΩ(±20%)非直線性0.25%
• 測定範囲：0～360°(不感帯355～359°)
• 起動風速：0.9m/s(変位10°)、1.3m/s(変位5°)
• 精度：±3°
• 瞬間耐風速：最大70m/s
• 取付ポール：φ34mmのポール
• 寸法：全高400mm、全長570mm、プロペラ直径180mm、回転半径380mm
• 重量：約1kg
• (データロガー)
• 型式：D1-008AS
• 入力CH数：風向1CH、 風速1CH
• 対応風向風速計：風向/ポテンショメータ、風速/AC電圧(パルス)出力の風向風速センサー
• サンプリング：風向/1秒毎、風速/1秒毎にパルス数を測定(ゲートタイムは10～1秒間で選択)
• 測定性能：風向/分解能 1/360(540) 不感帯処理あり(記録は16方位を数値記録)、風速/分解能 1/1000 フルスケール調整機能あり
• 測定モード：(インターバルごと)瞬時風向、瞬時風速、移動ベクトル平均風向、移動最多風向、移動平均風速、移動平均風速標準偏差、最大風速、最大風速発生時標準偏差、最大風速発生時ベクトル平均風向、最大風速発生時最多風向、最大風速発生時時刻、(インターバル間)ベクトル平均風向、最多風向、平均風速、風速標準偏差、瞬間最大風速、風速発生時の風向、発生時刻 (リセットは毎時00分)
• 各種項目設定方法：本体スイッチ(機能制限あり)
• 測定間隔：1、2、5、10、15、20、30、60(分)
• データ管理補助：測定開始時刻、終了時刻、データ数、8項目のメモ、その他の記録
• データ記録容量：114,688データ(8CH測定モード、10分インターバルで約3.3ケ月分のデータ) 、最新と過去6世代分のデータを管理(記録容量の範囲以内)
• データカード回収：コンパクトフラッシュカード(本体カードソケットにカードを挿入することにより、自動回収)
• データ転送：RS-232Cシリアルインターフェース(最大38.4Kbps)(専用回収ソフト使用時は、独自転送方法にて114,688データを2分にて転送)
• 表示画面：8桁セグメントLCD表示(数字およびアルファベット表示)
• 電源：CR-P2(カメラ用リチウム電池 6V)×2(簡易電池残量表示あり )
• センサー取付方法：防水コネクタ接続
• 使用環境：-20～+70℃(結露しないこと)
• ケース：ポリカーボネイト防滴ケース
• 寸法：230(W)×95(D)×140(H)mm
• 重量：2kg以内(装備重量)
• ※ 弊社で用意しているセンサーケーブルは10mです。
• (構成品)

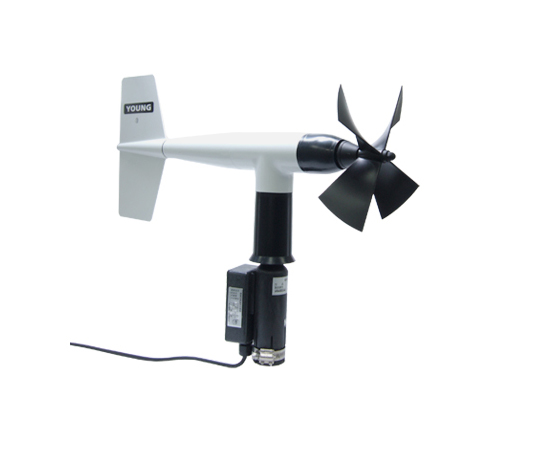

• 風向風速センサー(CYG-5103)、プロペラ、プロペラ押さえ、方位リング、バンドクランプ、風向風速ロガー(D1-008AS)、センサーケーブル(10m)、CFカード、カードリーダー、カメラ用電池(CR-P2)、アース線、収納ケース、簡易取扱説明書(設置ガイド)、取扱説明書
